常用搅拌器类型及选择

常用搅拌器(Blender)类型及选择(xuanze) 发布时间:2018/03/22

 搅拌器选型步骤分析(Analyse)介绍(Introduce)
  搅拌装置的设计选型与搅拌作业目的紧密结合。各种不同的搅拌过程需要由不同的搅拌装置运行来实现,在设计选型时shou先要根据工艺对搅拌作业的目的和要求,确定搅拌器(Blender)型式、电动机(Motor)功率(指物体在单位时间内所做的功的多少)、搅拌速度,然后选择减速(slow down)机、机架、搅拌轴、轴封等各部件。共具体步骤方法如下:
  1.按照工艺(Technology)条件、搅拌目的和要求,选择(xuanze)搅拌器型式,选择搅拌器型式时应充分掌握搅拌器的动力(dòng lì)特性和搅拌器在搅拌过程中所产生的流动状态与各种搅拌目的的因果关系。

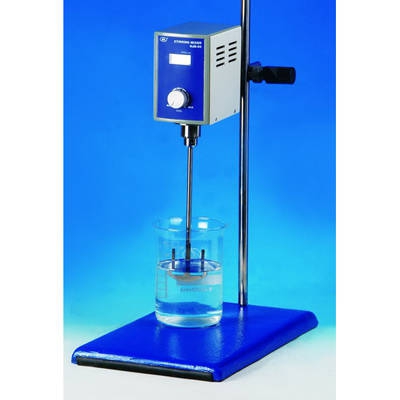

  2.按照所确定的搅拌器型式及搅拌器在搅拌过程中所产生的流动状态,工艺对搅拌混合时间、沉降速度、分散度的控制(control)要求,通过实验手段和计算机模拟设计,确定电动(electric)机功率(指物体在单位时间内所做的功的多少)、搅拌速度、搅拌器直径。电动搅拌机适用于生物、理化、化妆品、保健品、食品、试剂等实验*域。是液体混和搅拌的实验设备。产品理念设计新颖、制造工艺先进,低速运行转矩输出大,连续使用性能好。
  3.按照电动(electric)机功率、搅拌转速及工艺(Technology)条件(tiáo jiàn),从减速机(Retarder)选型表中选择确定减速机机型。电动搅拌机适用于给水和排水工程中的混合池,反应池原水与各种药剂的混合及反映过程的搅拌。如果按照实际工作扭矩来选择减速机,则实际工作扭矩应小于减速机许用扭矩。
  4.按照减速(slow down)机的输出轴头d和搅拌轴系支承方式选择(xuanze)与d相同型号(xíng hào)规格的机架、联轴器(Coupling)
  5.按照机架搅拌轴头do尺寸、安装容纳空间及工作(gōng zuò)压力、工作温度选择(xuanze)轴封型式
  6.按照安装形式和结构要求,设计(design)选择(xuanze)搅拌轴结构型式,并校检其强度、刚度。
  如按刚性轴设计,在满足强度条件下n/nk≤0.7
  如按柔性(Flexible)轴设计,在满足强度(strength)条件下n/nk>=1.3
  7.按照机架的公称心寸D
  N、搅拌轴的搁轴型式及压力等级、选择安装底盖、凸缘底座或凸缘法兰
  8.按照支承和抗振条件(tiáo jiàn),确定是否配置辅助支承。
  在以上选型过程中,搅拌装置的组合、配置可参考(搅拌装置设计选择流程示意图),配置过程中各部件之间连接关键尺寸是轴头尺寸,轴头尺寸一致的各部件原则上可互换、组合。
